OCA Aksesuarları : Özel Aksesuarlar
Müşteriler, araştırma enstitüleri ve üniversitelerle yakın bir işbirliği içinde olan DataPhysics Instruments, OCA serisini tamamlamak için uygulamaya özel geniş bir aksesuar yelpazesi geliştirmiştir.

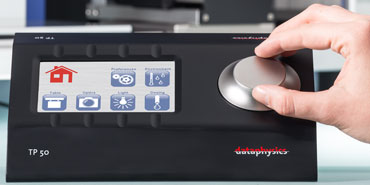

Dokunmatik Ekranlı ve Hassas Çevirmeli Kontrol Paneli
Dokunmatik ekranlı ve hassas kontrol tekerleğine sahip TP 50 kontrol paneli, elektrikle çalışan numune tablasından elektronik dozajlama sistemlerine ve nem jeneratörü gibi ek olarak takılan modüllere kadar OCA serisinin tüm elektrikli bileşenlerinin rahat ve sezgisel bir şekilde kontrol edilmesini sağlar. Hassas kontrol tekerleği, ayarların son derece hızlı ve yine de en yüksek doğrulukla yapılmasını sağlar.
TP 50 Kontrol Ünitesi ile ekran üzerinden çok hassas olarak kontrol edilebilen parametreler:
- DDE/x dozajlama modülü taşıyıcı sistemlerine takılı çeşitli dozajlama modülleri (ESr-N, DDS-P, FDDS vb.) için Y ve Z yönlü hizalamalar
- Dozajlama modülleri sıvı dozajlama miktarları hassas kontrolü
- Tam otomatik X-Y-Z numune tablası hassas kontrolleri
- Kamera hassas odaklama, eğim (tilt) ve cihaz ışık yoğunluğu kontrolleri
- Tüm motorize sistemler için tek tuşla otomatik referanslama ve self-kalibrasyon
- Sıcaklık üniteleri gibi aksesuarlar için kontroller
Salınan (Oscillating) Damlaların İncelenmesi için Sistemler
Salınan asılı damlaların şeklini analiz ederek, yüzey veya arayüzey sıkıştırma modülü, yüzey veya arayüzey dilatasyon esnekliği ve yüzey veya arayüzey dilatasyon viskozitesi gibi ek parametreler belirlenebilir. DataPhysics Instruments, salınımlı asılı damlalar oluşturmak için iki sistem sunmaktadır :
Salınım için elektronik şırınga modülü : ESr-M
Elektronik şırınga modülü ESr-M, sinüzoidal salınımlı ve rahatlatıcı sarkıt damlalar oluşturmak için tasarlanmıştır. ESr-M aşağıdaki teknik özelliklere sahiptir:
- Damla salınımının frekans aralığı: 0…20 Hz (viskoziteye bağlı)
- Harmonik hacim (alan) modu: tipik olarak 5…20 μl sabit parça, dV = 0 ila 20 μl (< 50 mPas viskoziteler için)
Teslimat içeriği şu şekildedir:
Salınımlı Damla Jeneratörü : ODG 20
Salınımlı damla jeneratörü ODG 20, salınımlı bir asılı damla oluşturmak için bir piezoelektrik aktüatör kullanır. Yüksek performanslı aktüatör sayesinde ODG 20 daha yüksek salınım frekansları oluşturabilir ve hatta damla hacmini değiştirmeden damla şeklini salınabilir. ODG 20 aşağıdaki teknik özelliklere sahiptir :
- Damla salınımının frekans aralığı: 0 ila 25 Hz (viskoziteye bağlı)
- Harmonik hacim (alan) modu: tipik olarak 5…20 μl sabit parça, dV = 0 ila 20 μl (< 50 mPas viskoziteler için)
- Sabit hacim (alan) modu: maks. 1 ila 2 mm eksen simetrik damla şekli salınımları (viskoziteye bağlı)

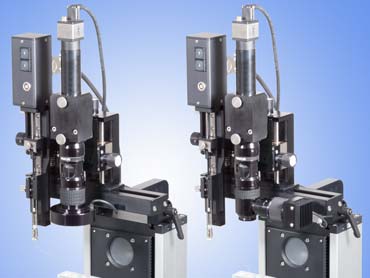

Topview Yukarıdan Görüntüleme Video Sistemi : TVS
Topview Video Sistemi TVS, temas açısı ölçümüne tamamen yeni bir yaklaşım getiriyor. Bu sistem ile damlalar üstten görünümde izlenir ve değerlendirilir, bu da örneğin hazır bileşenlerin girintilerinin dibinde veya monte edilmiş baskılı devre kartlarında daha önce erişilemeyen örnek noktalarının araştırılmasına olanak tanır. Ayrıca, TVS yüzey homojenliğinin ve yüzey izotropisinin belirlenmesini sağlar.
Topview Video System TVS, bükülmüş bir iğne aracılığıyla iyi tanımlanmış bir hacme sahip bir sıvı damlasını dozlamak için kullanılan bir elektronik şırınga modülünden oluşur. Damla, yüksek çözünürlüklü optiklere sahip bir kamera tarafından üstten gözlemlenir. İstenirse OCA modelinin mevcut optikleri ve kamerası TVS tutma sistemine monte edilebilir. Numune aydınlatması için, yüzeyin yansıtıcılığına bağlı olarak damla görüntüsünün optimum kontrastını sağlayan üç farklı sistem mevcuttur :
- TVS-M Mikroskop kameralı yukarıdan görüntüleme sistemi
- TVS-R LED halka ışıklı yukarıdan görüntüleme sistemi
– SNT 052/026 Özel iğne
Teknik Özellikleri:
- TVS-C Paralel hizalanmış ve koaksiyel aydınlatmalı yukarıdan görüntüleme sistemi
Topview Gözlem Video Sistemi : TV-VS
Tüm OCA modelleri üstten görünüm gözlem video sistemi TV-VS ile donatılabilir. TV-VS, OCA ana kamerasının üzerine monte edilir ve dağıtılan damlaların yüzeydeki konumunun alternatif bir görünümünü sağlar. Böylece, numune eşlemesinin sağlam bir dokümantasyonu garanti edilir. TV-VS, yüksek performanslı 6 kat yakınlaştırma lensine ve ayarlanabilir gözlem açısına sahip bir USB kameraya sahiptir.
Şunlardan oluşur:
- Ayarlanabilir eğim ve Y ekseni ile kamera ve optik için tutucu
- Entegre sürekli ince odaklama özelliğine sahip yüksek çözünürlüklü 6 kat zoom lens
- Video ölçüm sistemi ve USB kamera
- USB bağlantı kablosu
Teknik Özellikleri:
- Optik: entegre sürekli ince odaklama (±6 mm) ile 6x parfokal zoom (büyütme 0,7x…4,5x)
- USB 3.0 kamera
- Ağırlık: 3 kg
Elektro Islatma Platformu : EWP 100
Elektro ıslatma platformu EWP 100, elektrik alanının modern, mühendislik ürünü malzemelerin ıslanma ve adsorpsiyon davranışı üzerindeki etkisini araştırmak için tasarlanmıştır. EWP 100, tanımlanmış bir elektrik alanında durağan ve asılı damlaların analizini kolaylaştırır.
Üst ve alt plakaya entegre elektrotlara ve standart bir harici laboratuvar voltaj kaynağına konektörlere sahiptir. Farklı ara elemanlar ile elektrotlar arasındaki mesafe ayarlanabilir.

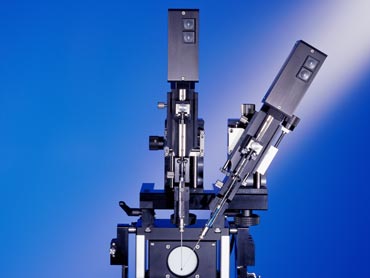

Sıvı Enjeksiyon Sistemi : LIA-MD
Sıvı enjeksiyon sistemi LIA-MD, mevcut bir asılı damlaya ikinci bir sıvının eklenmesine olanak tanır. İkinci bir elektronik şırınga modülü aracılığıyla ikinci sıvı doğrudan askıdaki damlaya enjekte edilir. Yüzey aktif veya kimyasal olarak reaktif fazların enjekte edilmesiyle sarkıt damlanın denge durumuna geri dönmesi, incelenen sıvıların reaktivitesinin göstergesidir. LIA-MD şunlardan oluşur :
- Eksenel ve yatay iğne konumlandırması için ince ayar vidalarına sahip bir şırınga modülü taşıyıcısı
- İnce ayar vidaları ile eksenel ve eğimli konumlandırma için 30° eğimli ikinci şırınga modülü taşıyıcısı
- İki bağlantı kablosu

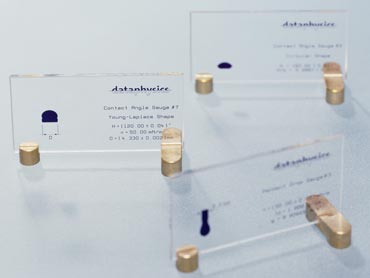

Optik Standartlar : OCAS
DataPhysics Instruments, OCA performansının doğrulanması / onaylanması için çeşitli optik standart setleri sağlar. Her bir cam lam, görüntü yakalama ve müteakip analiz için standart bir durağan, asılı damla veya lamel konturuna sahiptir.
Ölçülen temas açısı, yüzey veya arayüzey geriliminin lam üzerinde belirtilenle karşılaştırılması, cihaz performansı ve güvenilirliğinin değerlendirilmesinde çok önemli bir faktördür. Tüm lamlar, ölçülen verilerin hassasiyeti için güvenilir referanslar olarak hizmet etmek üzere kontrollü bir fotolitografik süreçte ISO 9001 uyarınca en yüksek hassasiyetle üretilmektedir.
OCAS temel seti, iki standart durağan damla şekli ve bir standart asılı damla şeklinden oluşur. Diğer çeşitli şekiller de mevcuttur.
