DCAT Aksesuarları : Numune Tutucular ve Ölçüm Uçları

Numune Tutucular ve Ölçüm Uçları

Farklı test gövdeleri, yüzey ve arayüzey geriliminin, sıvı ve katı yoğunluklarının yanı sıra sedimantasyon ve penetrasyon deneylerinin analizini kolaylaştırır. Doğru numune tutucu ile plakalar, filmler, tozlar, lif demetleri ve hatta tek lifler üzerinde temas açısı ölçümleri mümkündür.

AB-DCAT aksesuar kutusunda tüm numune tutucular ve test gövdeleri, ideal bir koruma ve kolay taşıma için yumuşak köpük malzemeden özel olarak uyarlanmış bir yere sahiptir.

Yüzey ve Arayüzey Gerilimi için Ölçüm Uçları

Wilhelmy plakaları ve Du Noüy halkaları gibi standart test gövdeleri farklı boyutlarda mevcuttur ve çok sayıda ulusal ve uluslararası standarda uygun olarak arayüzey ve yüzey gerilimi ölçümlerine olanak sağlar.

Wilhelmy Plakaları

Wilhelmy plaka yöntemine göre yüzey ve arayüzey ölçümleri için platin-iridyumdan yapılmış plakalardır.

  • PT 9 – Wilhelmy plakası: uzunluk: 10 mm, genişlik: 9,95 mm, kalınlık: 0,2 mm
  • PT 11 – Wilhelmy plakası: uzunluk: 10 mm, genişlik: 19,9 mm, kalınlık: 0,2 mm
  • PT 10 – silindirik plaka: iç çap: 6,2 mm, dış çap: 6,6 mm, silindir yüksekliği: 10 mm

Du Noüy Halkaları

Du Noüy halka yöntemine göre yüzey ve arayüzey ölçümleri için platin-iridyumdan yapılmış halkalardır.

  • RG 11 – Du Noüy halkası: halka yüksekliği: 25 mm, halka çapı: 18,7 mm, tel kalınlığı: 0,37 mm
  • RG 10 – Du Noüy halka: halka yüksekliği: 6 mm, halka çapı: 10 mm, tel kalınlığı: 0,3 mm

Yoğunluk Ölçümleri için Ölçüm Setleri

Arşimet prensibine dayanarak, sıvıların ve katıların yoğunluğu bir DCAT ve özel numune gövdeleri ve tutucuları ile belirlenebilir.

Sıvılar için Yoğunluk Ölçüm Seti

DIS 11 yoğunluk belirleme seti, yoğunluğu ve hacmi iyi tanımlanmış bir silikon silindir ile platin-iridyumdan yapılmış özel bir tutucudan oluşmaktadır. Sıvı yoğunluğunu belirlemek için silindir özel tutucu kullanılarak sıvıya daldırılır. Otomatik bir belirleme için DCATS 34 yazılım modülü gereklidir.

Katı Maddeler için Yoğunluk Ölçüm Seti

DSS 11 ve DSS 12 yoğunluk belirleme setleri katılar için özel tutuculardan oluşur. Bir katı numunesi tutucuya yerleştirilir ve yoğunluğu bilinen bir test sıvısına daldırılır. Otomatik bir belirleme için DCATS 36 yazılım modülü gereklidir.

  • DSS 11 – Katılar için özel tutucu.
  • DSS 12 – Toz halindeki katılar için özel tutucu.

Penetrasyon ve Sedimantasyon Deneyleri için Ölçüm Uçları

Bir DCAT ile kuvvet ölçümleri ve özel test gövdeleri ile penetrasyon ve sedimantasyon deneyleri gerçekleştirilebilir. Otomatik bir belirleme için DCATS 35 yazılım modülü gereklidir.

(Bu test gövdeleri DCAT 25SF ile kullanılamaz)

Penetrometre Probu

PP 11 penetrometre probu ile yumuşak katı maddelere nüfuz etmek için gerekli kuvvet ölçülebilir. Böylece örneğin jellerin, macunların vb. akma kuvvetleri belirlenebilir.

Sedimantasyon Konisi

Sedimantasyon konisi SC 11 ile çözünmüş partiküllerin partikül boyutu ve sedimantasyon hızı belirlenebilir.

Dinamik Temas Açısı Ölçümleri için Örnek Tutucular

Bir DCAT ile dinamik temas açıları ve dolayısıyla ıslanma davranışı ve katıların yüzey enerjisi belirlenebilir. Dinamik temas açılarını ölçmek için katı madde, uygun bir numune tutucu kullanılarak bilinen bir sıvıya daldırılır. Otomatik bir belirleme için DCATS 32 yazılım modülü gereklidir.

Filmler ve Plakalar için Numune Tutucular

Filmler gibi esnek katılar özel tutucu FO 11 ile sabitlenebilir. Özel tutucu PSH 11, plaka şeklindeki katıları tutmak için kullanılabilir.

(FO 11 filmler için numune tutucu DCAT 25SF ile kullanılamaz)

Elyaf Demetleri ve Toz Numuneler için Numune Tutucular

Numune tutucu FH 11, içine elyaf demetlerinin, dokunmamış malzemelerin veya tozların yerleştirilebildiği kapatılabilir bir silindirdir. Sıvı, deliklerden ve alttaki bir filtre kağıdı FP 12’den geçebilir. Böylece adsorpsiyon ve ıslanma davranışı incelenebilir.

Numune tutucu PUR 11, bir adaptör ve gözenekli cam tabanlı camdan yapılmış bir numune kabından oluşur. Bir filtre kağıdı FP 11 ile birlikte toz numunelerin adsorpsiyon ve ıslanma özellikleri analiz edilebilir.

(FH 11 ve PUR 11 elyaf demetleri ve tozlar için numune tutucular DCAT 25SF ile kullanılamaz.)

Single Fiberler için Numune Tutucular

DCAT serisi cihazlarla dinamik temas açıları, özel numune tutucularla tek lifler üzerinde bile ölçülebilir. Tekli fiber tutucu FH 12, minimum çapı 10 μm olan tekli fiberler için uygundur. Tekli fiber tutucu FH 13, minimum 3 μm çapındaki tekli fiberler için uygundur. Tekli fiber tutucuların yapışkan yüzeyi sıvı tutkal Glue FH 12/13 ile onarılabilir.

Yapışma (Adezyon) Kuvveti Ölçümleri için Ölçüm Uçları

DCAT 25 ve yapışma ölçümleri için özel bir RG 2 Du Noüy halkası ile kuvvet ölçümleri kullanılarak, katı bir yüzey ile sıvı bir damla arasındaki yapışma kuvveti ölçülebilir. Ölçüm için damla halkaya tutturulur ve katı yüzeye bastırılır. Daha sonra damla tekrar çekilir. DCATS 37 yazılım modülü ile işlem sırasında bir kuvvet mesafe diyagramı kaydedilir ve analiz edilir. Ek bir video sistemi yükseltmesi ile yapışma kuvveti ölçümleri sırasında temas açısı optik olarak belirlenebilir.

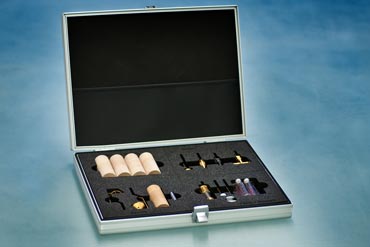

AB-DCAT aksesuar kutusu

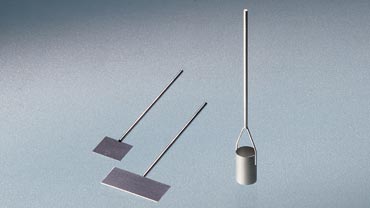

PT 9, PT 11 Wilhelmy Plakalar ve PT 10

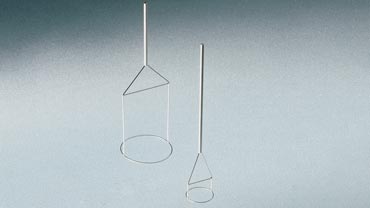

Du Noüy halkaları RG 11 ve RG 10
Sıvılar için yoğunluk ölçüm seti DIS 11

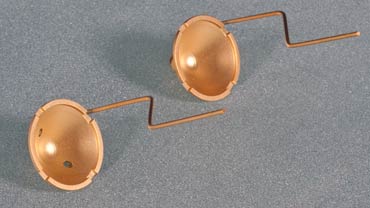

Katı maddeler için yoğunluk ölçüm seti DSS 11 ve DSS 12

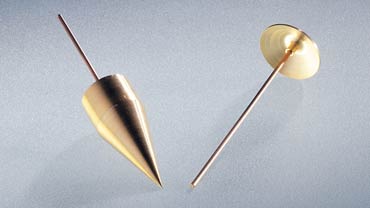

Penetrometre probu PP 11 ve Sedimantasyon konisi SC 11

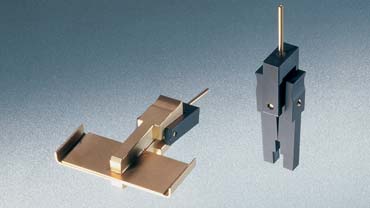

FO 11 film numuneleri için tutucu ve PSH 11 plakalar için tutucular

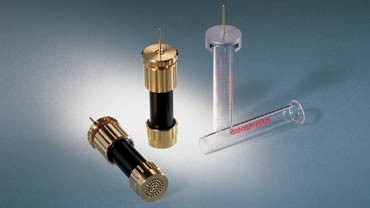

FH 11 elyaf demetleri ve PUR 11 toz numuneler için tutucular

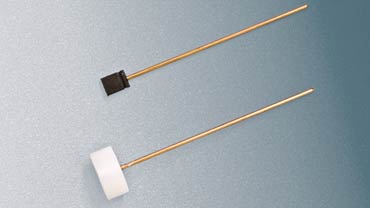

Single fiber tutucular FH 12 ve FH 13

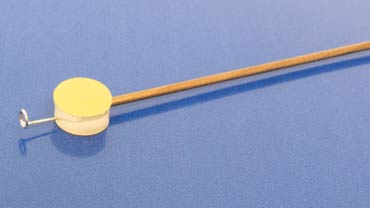

Yapışma (adezyon) ölçümleri için RG 2 Halka
