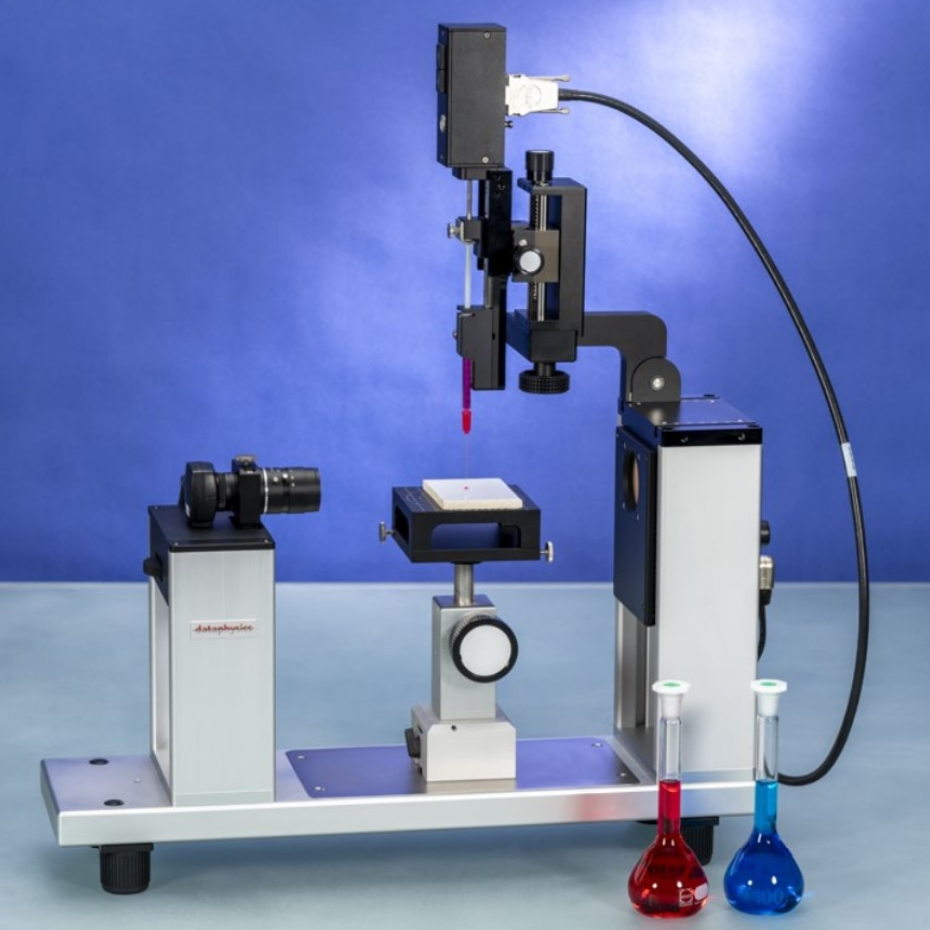

OCA 11 model DataPhysics cihazı, temas açısı ve yüzey gerilimi ölçümü için bilgisayar kontrollü ve uygun fiyatlı damla şekli analizi ölçüm cihazıdır.

OCA 11’in numune tablası X ve Y yönünde serbestçe kayabilir ve değiştirilebilir manyetik tabanı ile yerine kilitlenir. Z yönünde numune tablası, bir el çarkı ile hassas mekanikler kullanılarak dikey olarak ayarlanabilir.

USB 3.0 kamera ile birlikte manuel odaklama ve ayarlanabilir gözlem açısına sahip hızlı lensi, çok keskin damla görüntüleri sağlar ve bu görüntülerin yazılımla zahmetsiz analizini kolaylaştırır.

Tekli doğrudan dozajlama sistemi SD-DM 11 ile damlatılacak sıvı (genellikle su), elektronik şırınga modülü ESr-N 11 ile konumlandırılabilir ve dozajlanabilir.

Şırınga içeriğinin doğrudan tüpsüz dozajlanması ve maliyet tasarrufu sağlayan tek kullanımlık şırınga ve iğnelerin kullanılabilmesi, kısa hazırlık süreleri ve minimum temizlik gereksinimi sağlar.

Fonksiyonları

• Sessile ve Captive Drop metodu ile sıvıların, katı yüzeylerdeki statik ve dinamik temas açıları ölçümü
• Pendant drop (sarkan damla) yöntemi ile sıvıların yüzey ve arayüzey gerilimi ölçümleri
• Polariteleri farklı iki farklı sıvı kullanarak, OWRK ve Wu gibi 10 farklı metod ile katıların Serbest Yüzey Enerjileri ve polar ve dispersif komponentlerin Hesaplamaları

Teknik Özellikler

• Yatay olarak X-Y yönünde hareket edebilen (manyetik kızak sistemi) ve hassas mekaniklerle dikey Z yönünde olarak ayarlanabilen numune tablası
• Entegre sürekli ince odak ve ayarlanabilir gözlem açısı
• Sabit zoomlu ve manuel odaklamalı (±6 mm) kamera
• Yeni USB 3.0 kameralı, 1/3” sensörlü video kamera sistemi (tilt-eğilme ayarlı)
• Güncellenmiş kamera çözünürlüğü 1440 x 1080 pixel, 227 görüntü/saniye, maksimum çerçeve hızı 3246 görüntü/saniye (1440 x 60 pixel)
• Otomatik sıcaklık kayması telafisi içeren manuel ve yazılım kontrollü yoğunluğa sahip LED aydınlatma
• Numune tablası ölçüleri 100 mm x 100 mm
• Maksimum numune boyutu (LxWxH) 200 x sonsuz x 70 mm
• Maksimum numune ağırlığı 15.0 kg
• Cihaz ölçüleri (LxWxH) 550 mm x 160 mm x 365 mm
• Cihaz ağırlığı 14 kg
• Kamera görüntü alanı 7,78 mm x 5,83 mm
• Temas açısı ölçüm aralığı ve hassasiyeti 0-180° ±0.1°
• Yüzey ve arayüzey gerilim ölçüm aralığı 0.01-2000 mN/m ±0.01 mN/m

OCA 11 Package MAX Sistem içeriği

1. USB 3.0 Kamera sistemi ve lens ve standı
2. X-Y-Z hareketli Numune tutucu
3. Monokromatik Işık kaynağı
4. SD-DM 11 tekli doğrudan dozajlama sistemi
5. Esr-N 11 elektronik şırınga direk dozajlama modülü seti

• Şırınga ünitesi
• Atılabilir şırıngalar için adaptör
• 2 adet 1000 ul plastik şırınga
• 1 adet SNS-D 0517025 Yüzey gerilimi ölçümü için iğne
• 1 adet SNP-D 183/136 Temas açısı ölçümü için iğne

7. Bağlantı kabloları ve güç adaptörü ve kullanım kılavuzları

Bilgisayar ve LED monitör sistemi opsiyonel sunulmaktadır

Yazılım

OCA serisinin optik temas açısı ölçüm ve kontur analiz sistemlerine yönelik yazılımı, sürekli olarak geliştirilmekte ve yeni özelliklerle zenginleştirilmektedir. Yazılım herhangi bir yıllık üyelik ücreti gerektirmemektedir ve birlikte gelen lisans ile sınırsız sayıda bilgisayara yüklenebilmektedir. OCA yazılımının özellikleri hakkında daha fazla bilgi edinin

Aksesuarlar

Modüler ürün tasarımı sayesinde OCA 11, çok yönlü OCA aksesuar serisinin çok sayıda seçeneğiyle birleştirilebilir. Mevcut aksesuarlar hakkında daha fazla bilgi edinmek için tıklayınız.
